西克隧道左洞2号人行横洞采用全断面法开挖，，，，，，，每次开挖长度不大于3榀，，，，，，，横洞与平行导坑均设置完整通畅的排水系统。。 。。。。。人行洞普通段初期支护系统锚杆为φ20药卷锚杆，，，，，，，长度2.5m；；；；；φ8钢筋网片，，，，，，，C20喷射混凝土厚12cm，，，，，，，C30二次衬砌素混凝土厚40cm。。 。。。。。
根据监控量测资料，，，，，，，待初期支护收敛稳定后，，，，，，，施作二次衬砌。。 。。。。。二次衬砌采用液压整体模板衬砌台车，，，，，，，混凝土输送泵入模；；；；；插入式振捣器振捣为主，，，，，，，附着式振捣器为辅的振捣方式。。 。。。。。隧道开挖后及时施作相应的初期支护。。 。。。。。人行横洞采用全断面开挖，，，，，，，地质较差段采用两台阶法施工。。 。。。。�？？ ？ ？？谑惫饷姹苹蛟ち驯啤�。 。。。。�？？ ？ ？？诤蠹笆倍晕а沂┳鞒跖缁炷粒�，，，，，，封闭围岩外露面，，，，，，，初喷砼不小于4cm，，，，，，，紧跟掌子面初喷完后立即安装钢拱架，，，，，，，钢筋网片，，，，，，，锚杆等，，，，，，，然后复喷至设计厚度。。 。。。。。

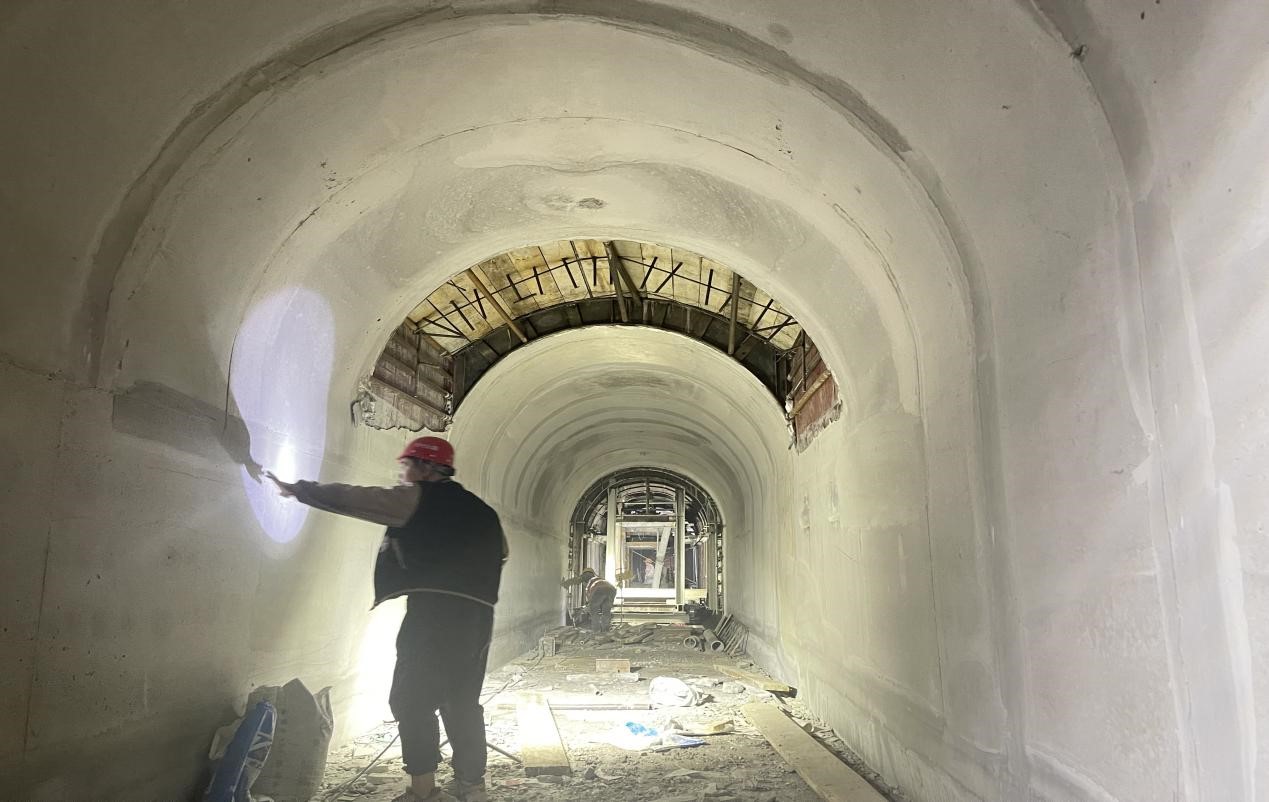

西克左洞2号人行横洞
西克左洞2号人行横洞

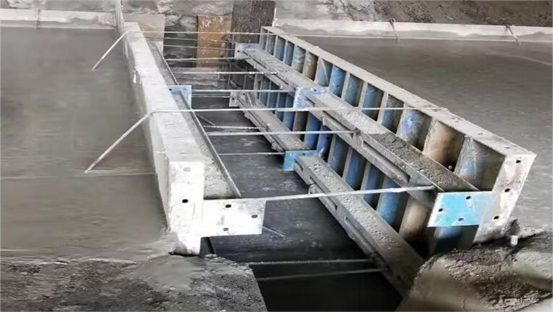

下坝隧道右洞YK81+674-668中心排水沟身采用C25现浇混凝土预留后浇施工，，，，，，，沟身纵向侧壁设置1排p50HDPE波纹管，，，，，，，间距1m，，，，，，，沟身盖板采用C3O钢筋混凝土预制盖板﹔中心排水沟轴线应顺直，，，，，，，纵坡与路面纵坡一致，，，，，，，施工前首先对有仰拱段预留水沟的浇筑混凝土找平，，，，，，，混凝土浇筑至填充面即可，，，，，，，严禁过高或过低，，，，，，，避免对模板安装造成影响。。 。。。。。对排水沟范围已浇筑混凝土表面凿毛，，，，，，，清除浮粒和杂物，，，，，，，露出新鲜混凝土。。 。。。。。同时对排水沟两边的安装模板底部位置进行严格找平，，，，，，，保证模板标高精确，，，，，，，便于控制浇筑成型的沟槽上口标高。。 。。。。。模板底部的找平可采用铺一层砂浆的办法，，，，，，，也可采用定位筋的办法进行。。 。。。。。
模板安装要求：（1）为确保隧道中心排水沟外观质量，，，，，，，要求模板必须有可靠的稳定性和刚度，，，，，，，模板表面光滑，，，，，，，无坑洼现象，，，，，，，边角直顺。。 。。。。。（2）模板按装前清除底面混凝土、施工残渣、浮渣。。 。。。。。（3）模板安装时，，，，，，，通过精确放样确定电缆沟位置，，，，，，，模板调整到设计位置后，，，，，，，通过“定位卡”固定模板的相对位置，，，，，，，通过微调螺杆对模板位置进行精调，，，，，，，确保模板牢固。。 。。。。。（4）模板安装一次安装成型，，，，，，，关模时注意控制好侧模的高程及相对尺寸，，，，，，，保证中心排水沟的尺寸。。 。。。。。沟槽钢筋定位准确。。 。。。。。检查支撑，，，，，，，确保牢固、可靠，，，，，，，并要按设计要求每间隔1m预留横向导水管的位置、每隔5m预留沉沙井或检查井。。 。。。。。由于水沟工钢比较重，，，，，，，水沟模板下可考虑间歇性使用混凝土垫块支撑以保证工钢不变形。。 。。。。。自检查通过,报监理检查合格后才能进行混凝土的浇筑。。 。。。。。
混凝土浇筑要求：（1）中心排水沟沟身采用C25混凝土,混凝土搅拌运输车通过可伸缩型缩槽通过4个模板预留空隙浇筑至槽壁内，，，，，，，混凝土必须进行配合比设计，，，，，，，强度、耐久性等必须达到设计要求。。 。。。。。浇筑必须一次成型。。 。。。。。注意对混凝土表面平整度、裂缝的控制，，，，，，，施工至顶面时，，，，，，，人工严格找平收面、找平，，，，，，，收面分次进行。。 。。。。。（2）混凝土采用制式混凝土搅拌机搅拌。。 。。。。。自全部材料装入搅拌筒至开始出料的搅拌时间不小于60秒；；；；；含有粉煤灰掺合料的混凝土，，，，，，，搅拌时间不小于120秒。。 。。。。。（3）混凝土拌合后尽快浇筑，，，，，，，已经初凝的剩余混凝土，，，，，，，不得重新搅拌使用。。 。。。。。（4）混凝土运输过程中，，，，，，，运输车连续运转，，，，，，，保证混凝土不产生离析，，，，，，，不得洒落及混入杂物。。 。。。。。（5）混凝土振动棒采用插入式振捣，，，，，，，振捣时间为10～30秒，，，，，，，不得过振，，，，，，，不得使模板预埋件移位。。 。。。。。
脱模及养护要求：（1）由于采用一次成型的模板，，，，，，，脱模时可能对沟槽壁有损坏。。 。。。。。脱模时间至少保证24h后。。 。。。。。脱模时要小心，，，，，，，避免造成对侧壁、棱角破坏。。 。。。。。
（2）排水沟模板拆除后2h内对沟槽混凝土进行洒水养护，，，，，，，保证沟槽混凝土强度，，，，，，，混凝土养护时间不少于14d。。 。。。。。（3）模板拆除后，，，，，，，傍边设置进阶线，，，，，，，避免过往车辆和洞渣掉落损坏沟身。。 。。。。。

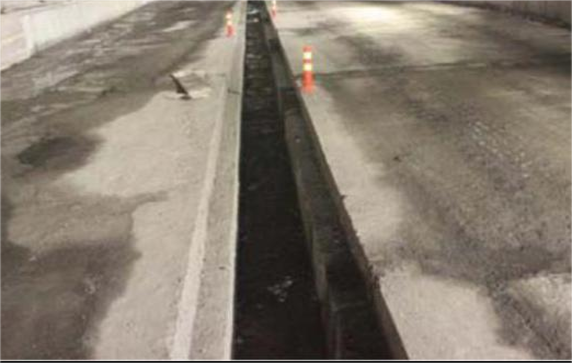

中心排水沟
中心排水沟

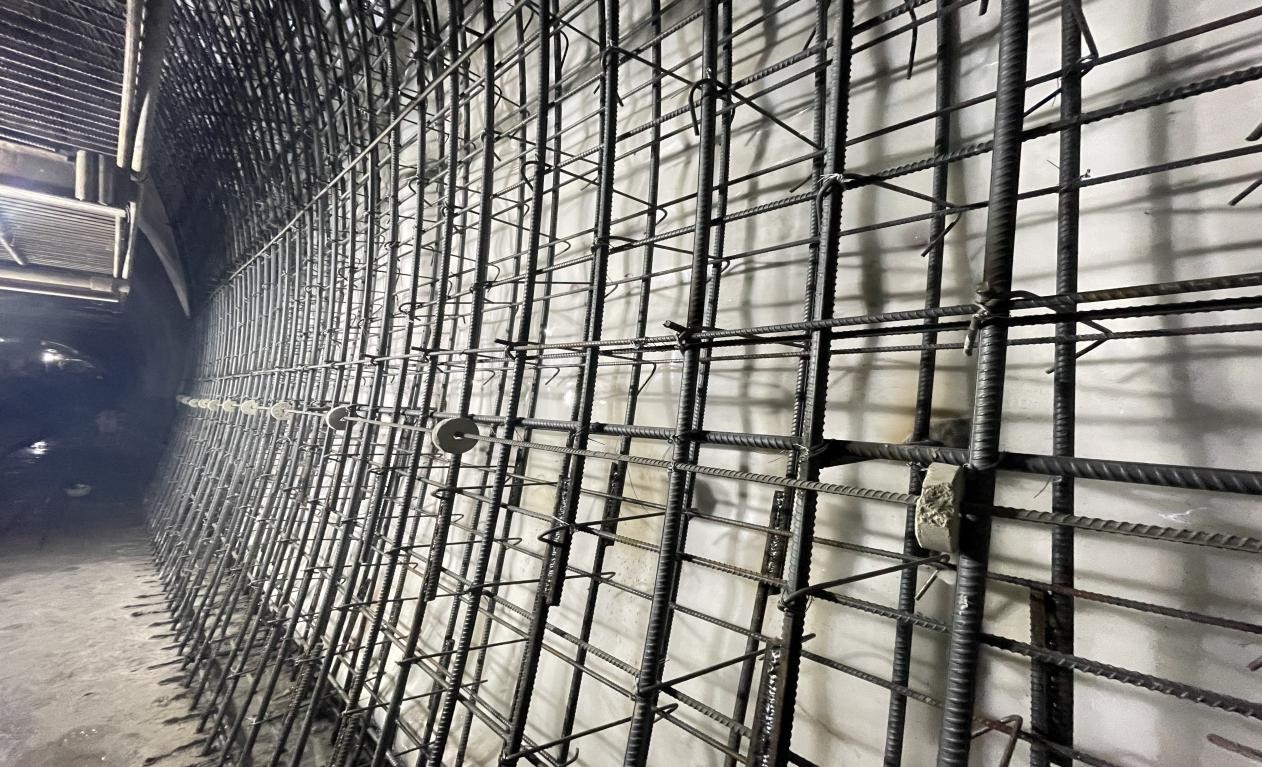

西克隧道右洞YK83+637-648二衬钢筋表面无颗粒状、片状老锈及焊渣、烧伤，，，，，，，绑扎、焊接钢筋骨架无松脱和开焊。。 。。。。。钢筋间距符合设计要求。。 。。。。。
二衬钢筋要求：（1）二衬钢筋集中加工、统一配送；；；；；（2）横向钢筋与纵向钢筋的每个节点均进行绑扎或焊接，，，，，，，焊接搭接长度满足设计及规范要求，，，，，，，受力筋的搭接采用焊接，，，，，，，焊接长度及焊缝满足规范要求；；；；；（3）相邻主筋搭接位置错开，，，，，，，错开距离不小于1m，，，，，，，同一受力筋的两个搭接距离不小于1.5m；；；；；（4）箍筋连接点应在纵横向筋的交叉连接处，，，，，，，必须进行绑扎或焊接；；；；；（5）箍筋绑扎的垂直度采用三点吊垂球的方法确定；；；；；（6）定位筋固定好后，，，，，，，根据设计钢筋间距在撑杆上用粉笔标出主筋布置位置，，，，，，，在定位筋上标出纵向分布筋安装位置，，，，，，，然后开始绑扎钢筋，，，，，，，各钢筋交叉处均绑扎；；；；；（7）主筋纵向间距、分布筋环向间距、内外横向间距、�；；；；；げ愫穸嚷闵杓埔螅�，，，，，，钢筋�；；；；；げ闳坎捎酶咔慷壬敖婵槔纯刂啤�。 。。。。。
二衬钢筋
